Совместимость:
- Вепрь-12: ВПО-205-00,-01,-02,-03,-04,-04 исп. 02,-04 исп. 04,-04 исп. 06, ВПО-206
- Сайга-12: 261, 278; Сайга-12К исп. 10, 30, 33, Тактика исп. 40; Сайга-12С Тактика исп. 40
- МА-ВПО-205,-02,-03
Устройство для скоростного отмыкания коробчатого магазина от ствольной коробки карабина, для экономии времени на перезарядку.
Наверное каждому стреляющему человеку в стране, знакомо слово быстросброс или сброс магазина. Многие знают и используют это устройство, предназначенное для скоростного отмыкания коробчатого магазина от ствольной коробки карабина, для экономии времени на перезарядку. Хорошо подготовленные стрелки с помощью быстросброса меняют магазин на новый, пока пустой, сброшенный, еще не упал и не коснулся земли.
Стрелковые дисциплины - глубоко техничесткий вид спорта и от того, как работает тот или иной элемент оружия зависит общий результат...
При разработке Фастера Мы провели полномасштабный анализ имеющихся на рынке предложений, собрали рекомендации стрелков-практиков и пришли к выводу, что изделия отвечающего заложенным требованиям нет :(
Любая разработка продукта, начинается с технического задания, так было и с Фастером… Мы сформировали ряд необходимых требований, каждое из которых нашло свою реализацию в изделии, в котором при всей кажущейся простате, затрачен огромный конструкторский труд.
Требования были следующие:
- Установка без какого либо пиления, точения, простая и обратимая, на карабины Вепрь 12 и Сайга 12 (большинство исполнений с шахтой магазина и секторным переводчиком) - Универсальность
- Прочность, надёжность, эргономика и дизайн
- Мягкость хода и его короткий ход
- Разобщённая с защёлкой шахты магазина конструкция
- Геометрия не перекрывающая внутреннее пространство спусковой скобы
- Возможность стрельбы из левой стойки
- Отсутствие выступающих частей, увеличивающих габарит карабина
- Возможность полного складывания приклада на карабинах Вепрь 12 с адаптерами Фронтлайн и Интеграл, а так же со штатным прикладом.
- Простота конструкции, ремонтопригодность и устойчивость к поломкам
Теперь подробнее о каждом из пунктов…
Сброс магазина Фастер устанавливается без какого-либо дополнительного инструмента, без применения напильника, на карабины Вепрь 12 исп 205-XX и Сайга 12 имеющих приёмник магазина и секторный переводчик. Это было одним из важнейших требований. Не секрет, что быстросбросы схожих схем работы, имеющиеся на рынке, требуют допиливания секторного переводчика с образованием выступа под гайку оси – для нас такое решение не приемлемо, так как карабин возможно придётся возвращать к стоковому состоянию при продаже или перерегистрации, да и общий вид карабина меняется не в лучшую сторону.

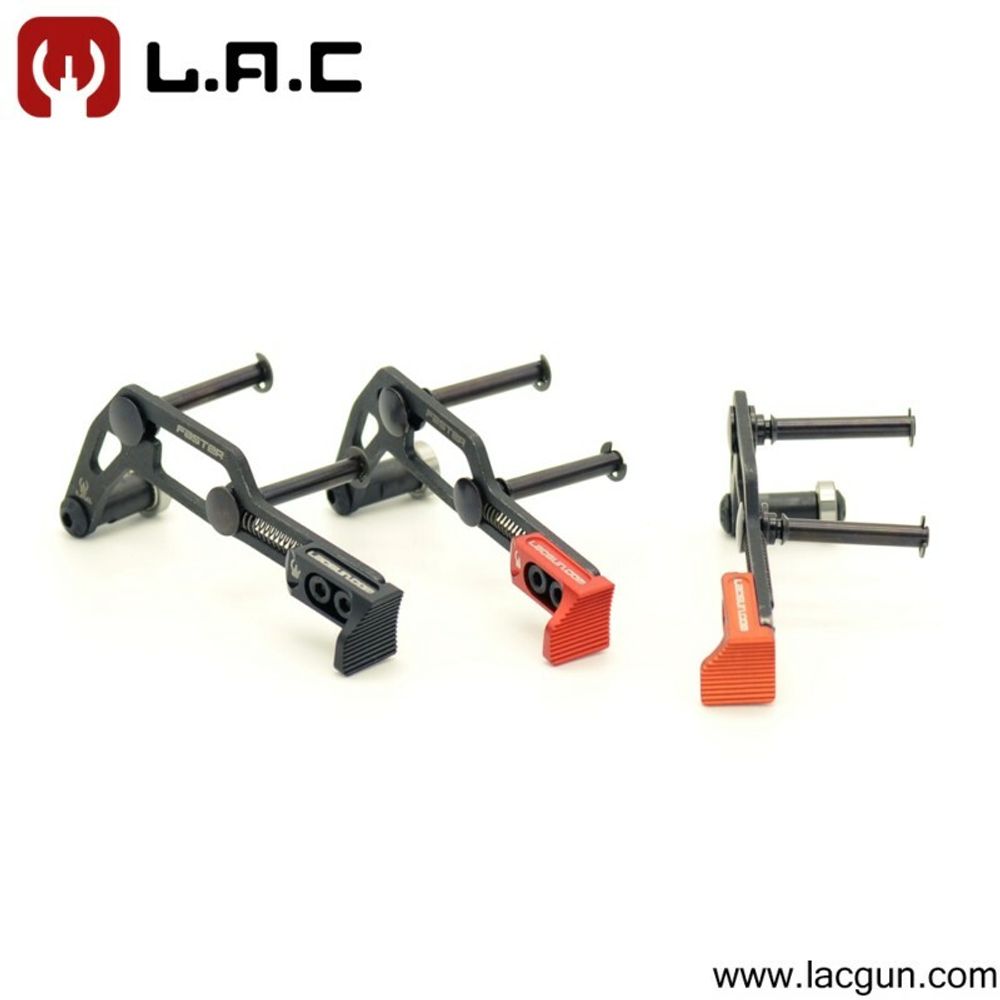

Мы применили стопорные шайбы с обратной стороны осей - это решение позволило надёжно закреплять оси в ствольной коробке, разгружая штатные устройства фиксации, а выступающие части осей уверенно обходятся штатным просветом секторного переводчика (данное решение справедливо для карабинов с толщиной коробки 34 мм, в остальных случаях установка сброса происходит без применения стопорных шайб, а фиксация осей производится штатными удерживающими устройствами осей, пружинами, пластинами удержания осей сторонних производителей или другими устройствами).
При разработке сразу отказались от применения резьбы на концах осей, так как это решение имеет огромный минус - при плотной затяжке гаек деформируется ствольная коробка и зажимается затворная рама, происходят клины и нормальная работа автоматики карабина затруднена - это очень критично при стрельбе на время. При недостаточном моменте затяжки гаек вся конструкция сильно люфтит. Выступающие гайки давят на пальцы при изготовке к стрельбе, откручиваются, теряются… Поэтому стопорные пружинные шайбы это лучшее решение.
Для изготовления быстросброса были применены мощные сплавы, рама изделия выполнена из среднеуглеродистой стали, обеспечивающей длительную работу на износ и обладающую достаточной вязкостью и пружинящими свойствами, закалена на высокую твёрдость. Оси Выполнены из углеродистой стали применяющейся при изготовлении серийных осей АК74 и закалены на твёрдость соответствующую требованиям оригинального технологического чертежа. Кнопка выполнена из дюралевого сплава и анодирована.
Винты применённые в изделии имеют высокий прочностной класс 10.9
Каждая партия рам и осей проверялась на твёрдость (по шкале HRC), на структуру зерна на предел прочности и вязкости стали. В итоге эти меры позволили получить очень надёжное изделие с огромным запасом прочности и износостойкости.
Резьбовое соединение дистанционной втулки и рамы, а так же винт подшипника собраны нами, с применением анаэробного, неразъёмного фиксатора резьбы. Крепление винтов кнопки производится с применением синего резьбового фиксатора при установке изделия и его окончательной сборке САМОСТОЯТЕЛЬНО!
Архитектура сброса продиктована геометрией самого карабина углы и наклоны имеют те же значения, что и элементы ствольной коробки – это позволило вписать быстросброс в общий дизайн оружия и уйти от эффекта чужеродности.

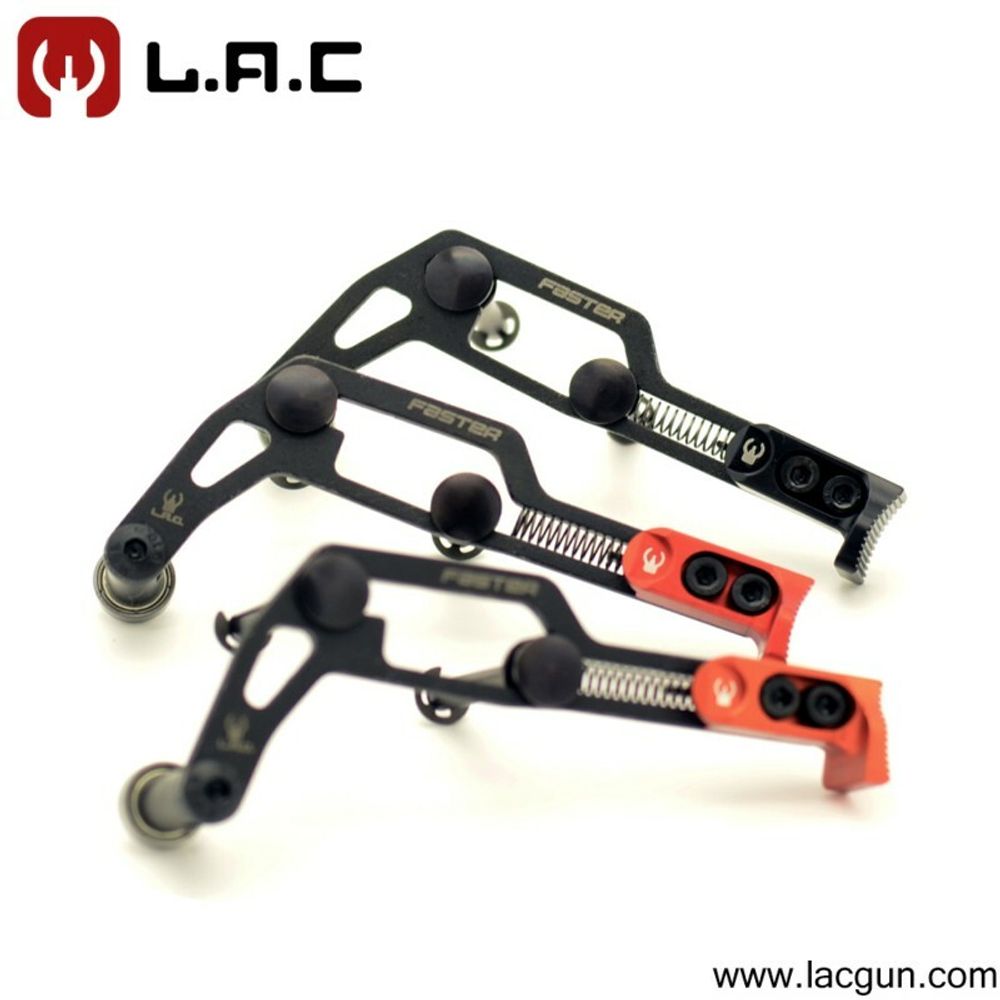

Длина вылета кнопки подобрана таким образом, что удобна и для мужских рук и для нежных женских ручек. Кнопка сброса выполнена из алюминиевого сплава, анодирована в яркий цвет для визуального контроля, имеет эргономичную радиусную, перфорированную поверхность контакта с пальцем, которая значительно превосходит плоские кнопки, как по уровню контроля, так и по удобству. Подушечка фаланги пальца округлой формы, соответственно, попадая в ответную радиусную часть кнопки надёжно в ней удерживается, не соскальзывает – это решение было позаимствовано у машин для работы со звуком, профессионалы давно поняли превосходство такой геометрии и активно её используют.
Все части изделия прошли несколько циклов галтовки, перетираясь между керамических абразивных тел полностью лишились каких-либо острых углов, заусенцев, неровностей, поэтому работать с Фастером можно и голой рукой, без перчаток абсолютно не боясь травмироваться. Поверхности рам сбросов имеют приятную матовую поверхность. Оси имеют очень высокую чистоту поверхности и до покрытия были практически зеркальными, что благоприятно сказалось на работе частей УСМ.

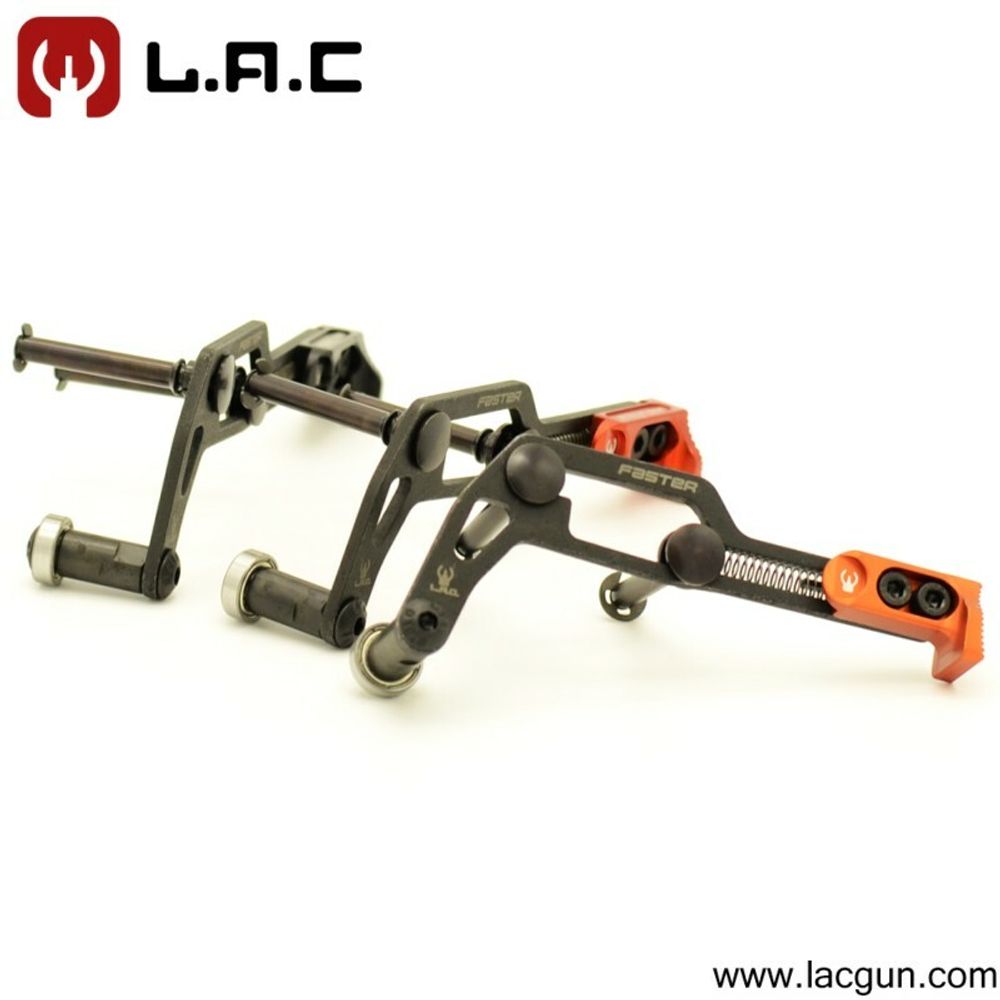

В сбросе реализована разобщёная схема работы, то есть контактный подшипник не имеет жесткого сцепления с защёлкой – это значительно упрощает монтаж, не нужно снимать шахту магазина, позволяет защёлке иметь энерционный откат, для более четкой фиксации магазина. Холостой ход рычага (около 1.5 мм расч.) обеспечивает безотказность работы с защёлками имеющими отклонения от нормальной геометрии, (( да бывают кривые и гнутые защелки магазинов с завода ))

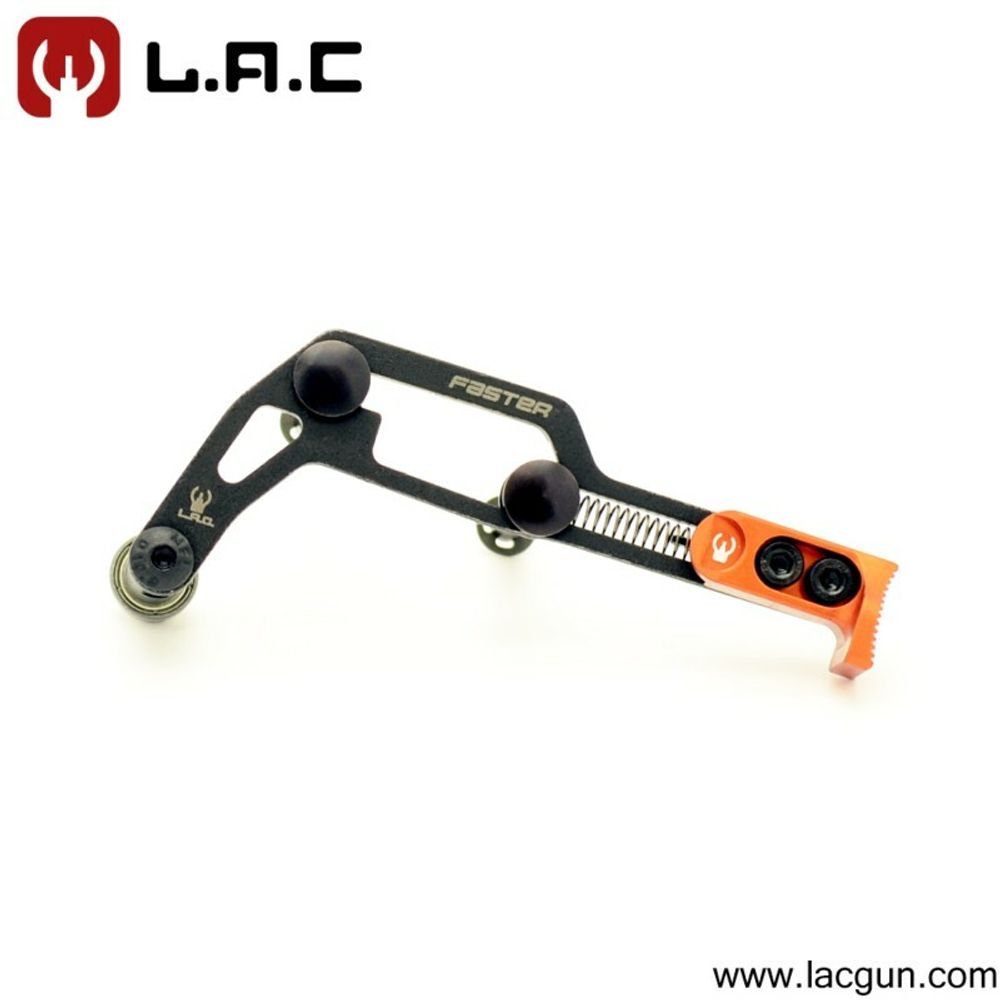

Возвратная пружина сброса мягкая, служит для удержания рамы устройства в крайнем заднем положении и притянута к корпусу рамы кнопкой, в которой, есть специальное поднутрение, в осях же выполнено отверстие для передней части пружины. Пружина надёжно удерживается, её утрата исключена. Усилие создаваемое пружиной не высокое и уверенно продавливается даже детьми. Скольжение рамы Фастера по головкам осей, ввиду высокой чистоты их обработки - без сопротивления. Подшипник качения (закрытого исполнения препятствует загрязнению и не нуждается в смазке) воздействует на защелку и поворачиваясь значительно уменьшает трение. Все применённые решения делают ход сброса мягким и предсказуемым. К постоянному положение кнопки быстро вырабатывается рефлекс, уже после первых тренировок кнопка находится пальцем не глядя, интуитивно. В систему введён рабочий люфт в пазах осей, по которым перемещается рама Фастера, для обеспечения подвижности при загрязнениях и отклонениях в геометрии ствольных коробок. Общий рабочий ход рамы сброса короткий, около 9 мм, такое расстояние позволяет исключить самосброс магазина и повысить безопасность.

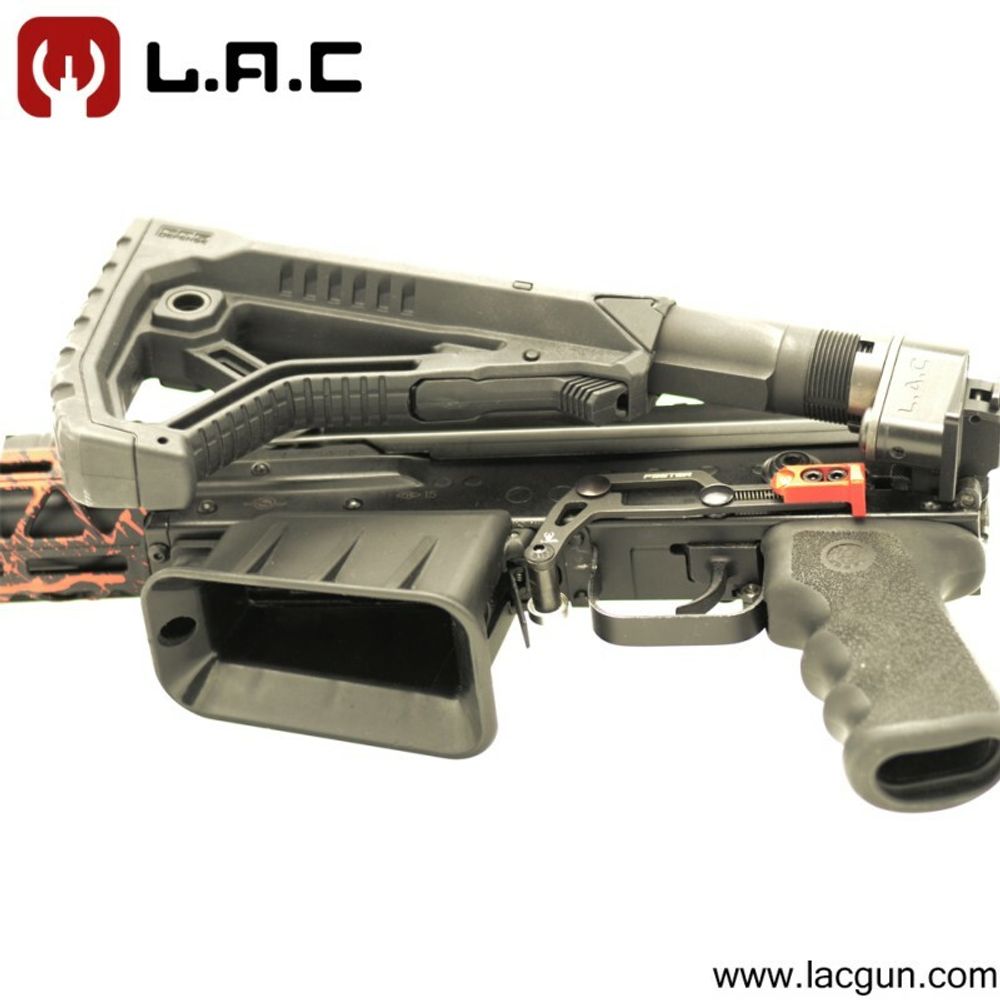

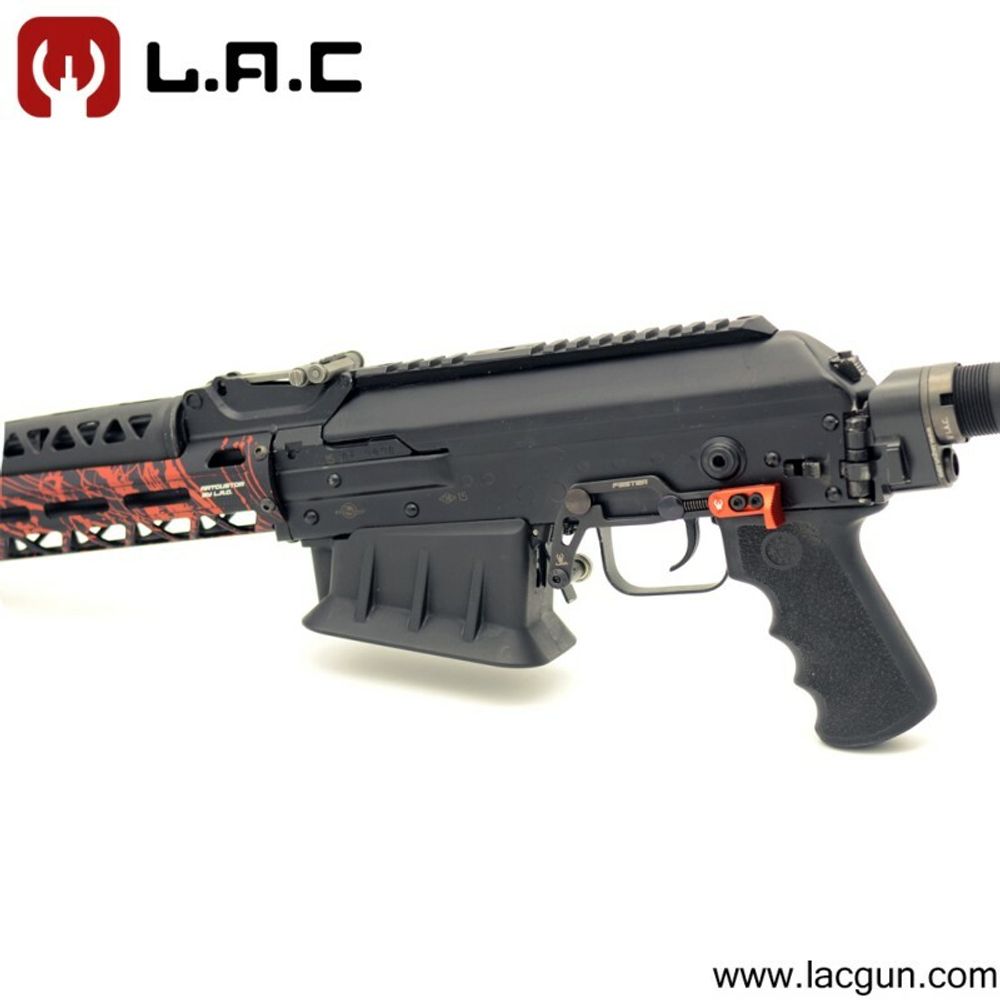

Рама Фастера выполнена таким образом, что не перекрывает внутреннее пространство спусковой скобы и не мешает правильной обработке спуска. Позволяет работать, как рукой в толстой зимней перчатке, так и выполнять упражнение из левой стойки. Устройство не выглядит монструозным и не увеличивает габарит оружия. Геометрия позволяет полностью складывать как телескопические приклады на адаптерах Фронтлайн и Интеграл, так и штатный приклад карабинов Вепрь 12. Ввиду разнообразия узлов складывания прикладов на карабинах Сайга проверить складывание не представляется возможным.
ВНИМАНИЕ!
- Блок крепления подшипника установлен нами на красный анаэробный неразъёмный резьбовой фиксатор. В разборке и обслуживание не нуждается!
- Поверхность подшипника качения не имеет покрытия , может изменять цвет ввиду естественного окисления.
- Для монтажа на карабины Вепрь 12 старых исполнений с дублирующим левосторонним переводчиком, его следует заменить на аналогичный без рычага.
- Сброс не совместим к Карабинами Сайги имеющими боковую планку крепления прицельных приспособлений.
- Вес в сборе : 60 гр
- Материал : Закалённая сталь, Дюраль
- Совместимость : Вепрь 12, Сайга 12
- Монтаж : Полностью обратимый, без внесения изменений в оружие.
- Тип : Прямого действия, с подшипником качения, разобщённый.
- Покрытие : НОВОЕ ИЗНОСОСТОЙКОЕ ТЕРМОХИМИЧЕСКОЕ. Цвет кнопки - красный (0019), черный(0020), оранжевый (0018).
