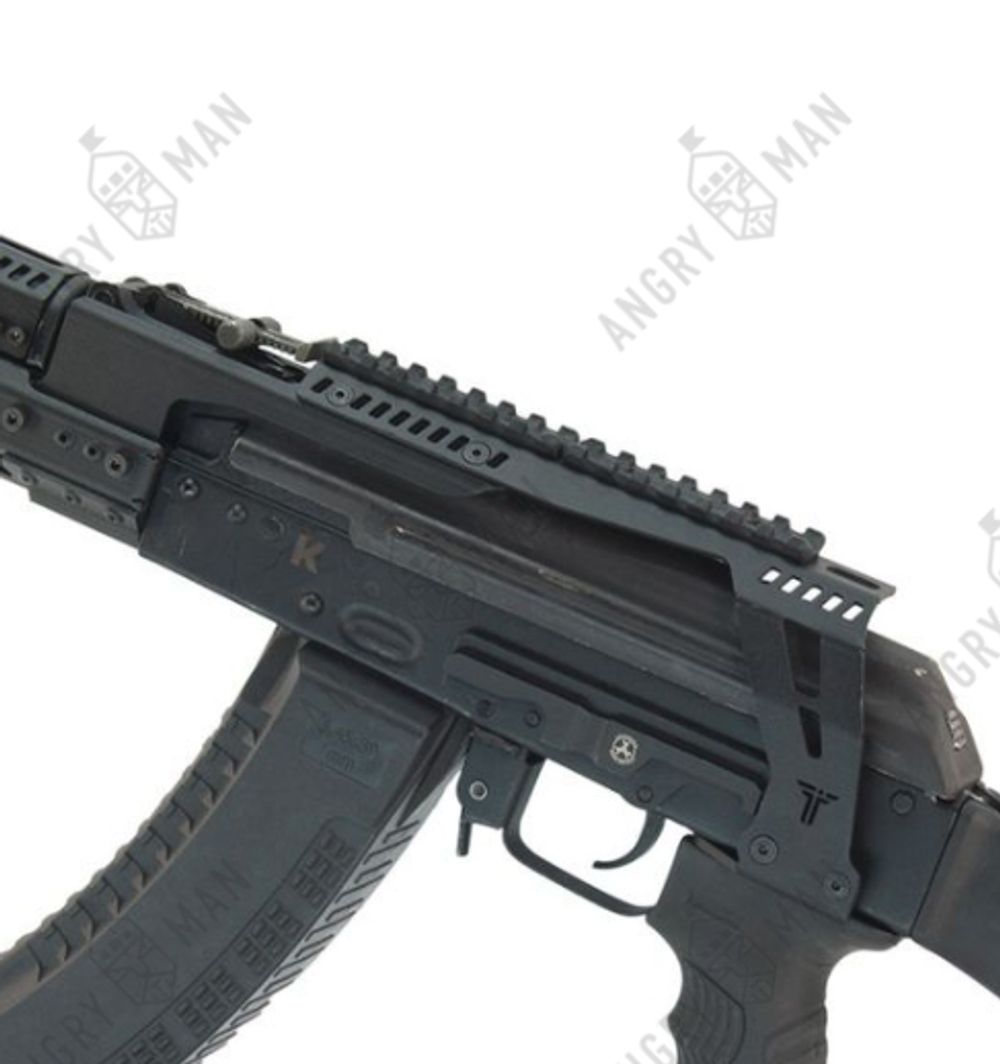

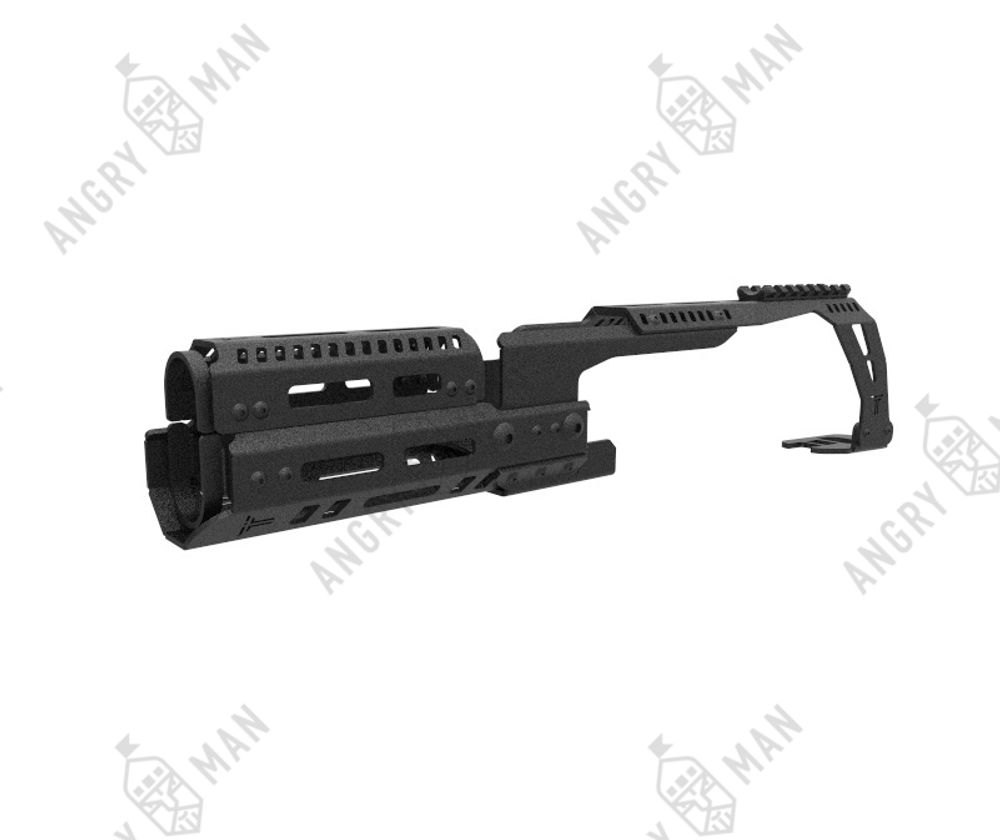

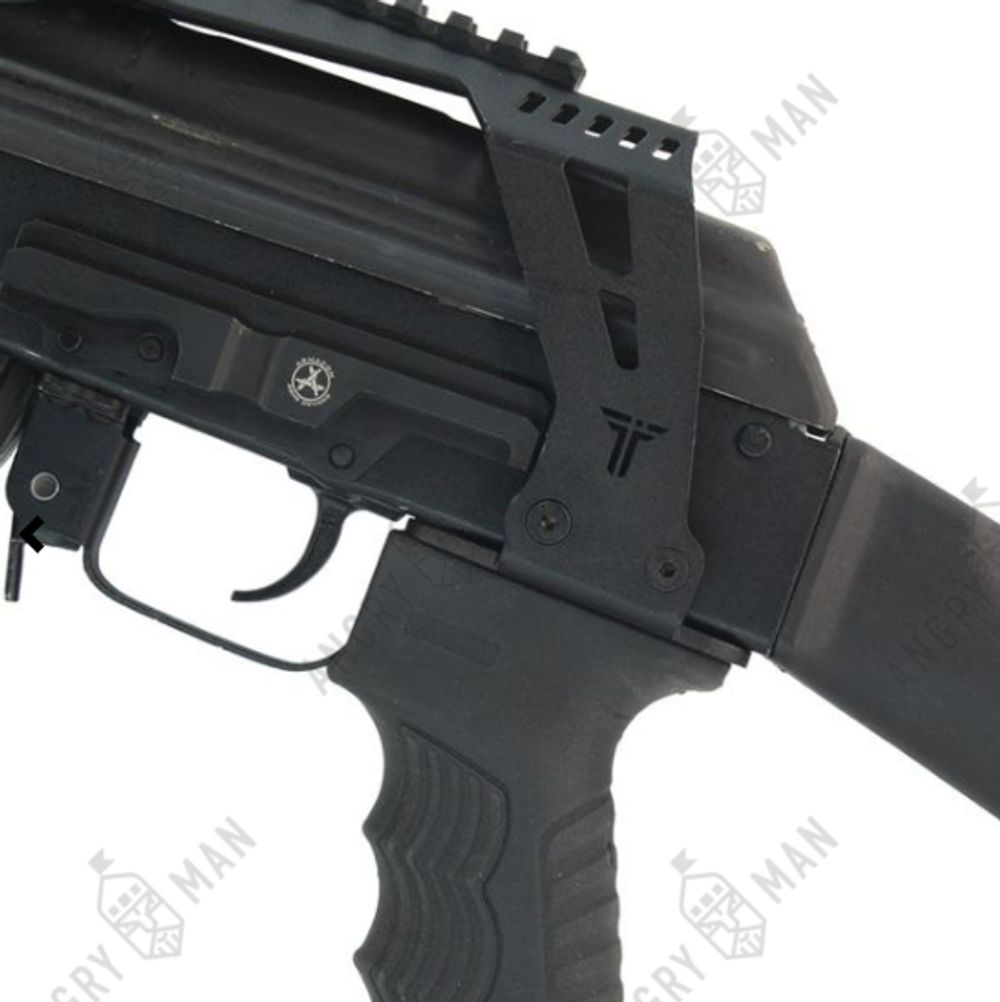

Цевье Н-6СТ с кронштейном шасси, Тактические Идеи

Особенности:

• Модульная конструкция позволяет использовать Н-6 различными способами:
  • Как металлическое цевьё и накладку на газтрубку с пазами M-LOK;
  • При необходимости можно установить кронштейн для коллиматорных прицелов с выносом за целик;
  • Как шасси, присоединив к конструкции кронштейн для тяжёлых прицелов, вроде призматических, с креплением под пистолетную рукоятку;
• В виде шасси не мешает снятию крышки ствольной коробки и обслуживанию оружия;
• Шасси Н-6 даёт возможность установить оптический прицел или комплекс коллиматор-магнифер даже на оружие без боковой планки;
• Накладка на газтрубку не соединяется с цевьём;
• В комплекте с тяжёлым кронштейном идут две планки Picatinny на 7 шагов каждая;
• Для установки и демонтажа шасси Н-6 не требуются условия мастерской.

Совместимость:

• Боевое: АКМ; АКМС; АК-74; АКС-74; АК-74М; АК-101; АК-102; АК-103; АК-104; АК-105
• ВПО:-131,-133,-136,-139,-209,-289
• МА-136-02,-03,-04,-05,-06,-08,-09,-С,-СУ
• МА-АК,-01,-02,-03,-04
• КО-74
• Сайга-223: М3, исп. 04, МК исп. 03, исп. 04
• Сайга-308: исп. 44, исп. 45, исп. 46, исп. 50, исп. 61
• Сайга-5,45: исп. 08, МК. исп. 30, исп. 33
• Сайга-7,62: М3, исп. 04, МК исп. 02, исп. 03, исп. 30, исп. 33, исп. 35, исп. 105
• Сайга-410К исп. 02, 04
• Jack
• TG2 (кроме Magnum)

Установка:

Для установки понадобятся шестигранные ключи 2.5 и 3 мм.

1. Произведите неполную разборку оружия, включая снятие газовой трубки и цевья. Также снимите пистолетную рукоятку;
2. Разберите комплект Н-6:
   1. Цевьё;
   2. Накладка на газовую трубку;
   3. Малый кронштейн;
   4. Большой кронштейн;
   5. Две полимерные планки;
3. Установите цевьё взамен штатного (может потребоваться киянка) и зафиксируйте его оковкой;
4. Снимите с накладки газтрубки переднюю закладную, выкрутив винты;
5. Вставьте закладную в оковку на газтрубке, после чего разместите саму накладку и закрутите винты;
6. Установите малый кронштейн между цевьём и стволом и закрепите его винтами, входящими в комплект;
7. К нему присоедините боковой кронштейн для тяжелых прицелов и зафиксируйте винтами;
8. Установите пистолетную рукоятку, прижав кронштейн к ствольной коробке;
9. Также закрепите в пазах M-LOK комплектные планки Пикатинни или аналогичные;
10. Соберите оружие.

Внимание! Все винтовые соединения рекомендуется промазывать фиксатором резьбы!

Характеристики:

• Габариты (ДхШхВ, см) - 42.2х5.8х10;
• Вес, г - 624;
• Материал -  алюминиевый сплав, сталь, пластик.

Производство: Тактические Идеи (Россия).

Артикул: N-6.
