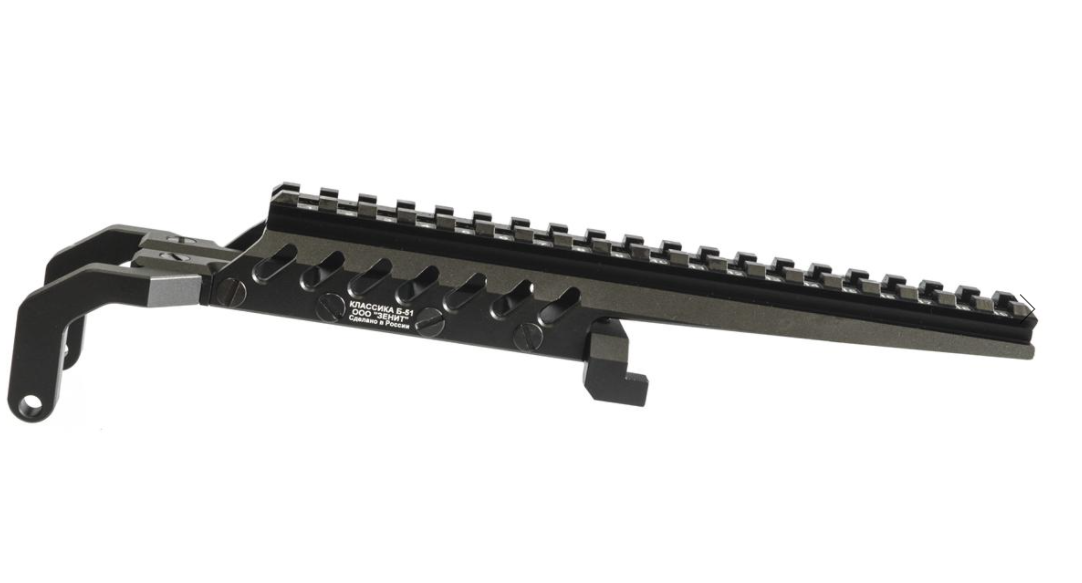

Кронштейн над ствольной коробкой для ПКМ/ПКП Б-51, Зенит

Особенности :

• Кронштейн Б-51 является комплектом цельнофрезерованных изделией, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
• Монтируется на крышку ствольной коробки пулемета Калашникова посредством замены штатной оси шарнира крышки ствольной коробки на ось, поставляемую в комплекте с кронштейном Б-51.

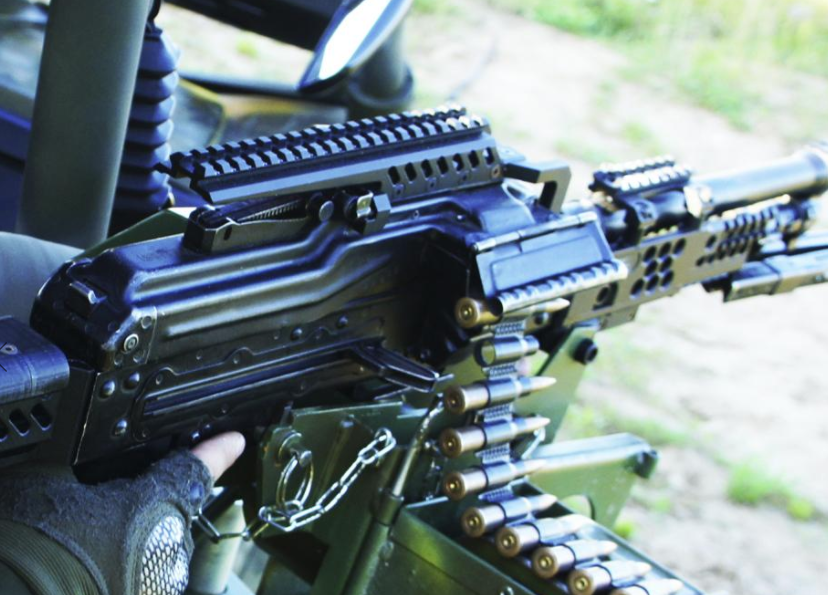

• Установленный кронштейн Б-51 формирует планку Пикатинни длиной 19 пронумерованных ячеек над крышкой ствольной коробки пулемета Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.

Установка :

1.  Установить входящую в комплект поставки выколотку оси в упор к штатной оси крышки ствольной коробки перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки. Недопустимо выбивать штатную ось без выколотки! Что-то обязательно должно занимать место штатной оси.
2. Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51, были совмещены с отверстием, в котором уже была установлена выколотка, и через них визуально прослеживалась выколотка оси крышки ствольной коробки
3. Установить входящую в комплект поставки ось крышки ствольной коробки с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать осью выколотку, установленную ранее взамен штатной оси крышки ствольной коробки
4. Установить на ось шайбу, а в отверстие оси - шплинт, и зашплинтовать его
5. Подтянуть винт (под числом "9"), отжимающий кронштейн от крышки ствольной коробки

   ВНИМАНИЕ!!! Все винты в кронштейне Б-51 имеют правую (стандартную) резьбу. Во избежание выхода изделия из строя закручивать и откручивать винты нужно предельно аккуратно, полностью вставив ключ в винт. Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.

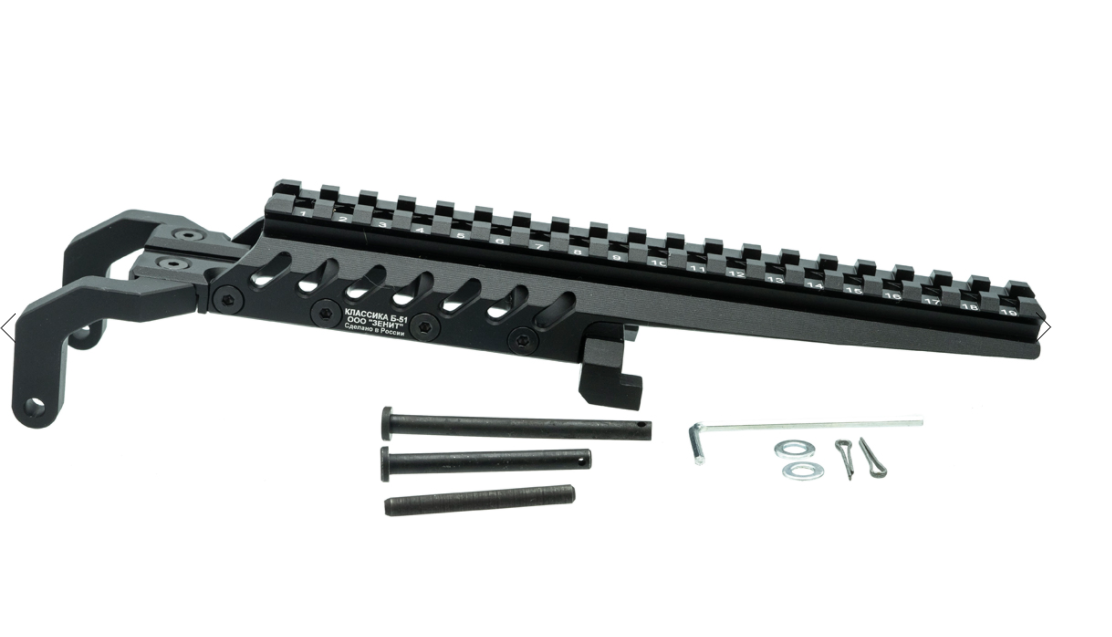

Комплектность поставки :

• Кронштейн Б-51 - 1 шт.
• Шестигранный ключ - 1 шт.
• Проставка - 1 шт.
• Выколотка оси - 1 шт.
• Ось -1 шт.
• Шайбы - 2 шт.
• Шплинт - 2 шт.
• Руководство по эксплуатации  - 1 шт.

Совместимость :

ПК, ПКМ и ПКП.

Характеристики :

• Масса :  225 ± 5 г
• Габариты : (257x59x62) ± 5 мм
• Материал : сплав Д16Т
• Температура окружающей среды при эксплуатации : от -50 до +50 С
• Гарантийный срок эксплуатации : 60 месяцев

Производитель : Зенит, Зенитка (Россия).
