Резьба для дульного устройства. Виды, типы, советы по выбору.

Резьбовое соединение деталей считается одним из величайших изобретений. Такой способ крепления применяли ещё в Древнем Риме, а возможно и раньше. Дульные устройства люди стали накручивать на ствол оружия только в начале 20 века. Сегодня это технологическое решение распространено повсеместно, большинство современных боевых единиц имеет резьбу на дульной части ствола для крепления компенсаторов и пламегасителей. Поэтому мы решили рассказать об этом подробнее.

                                  Резьбовое соединение и типы резьбы

Владельцы огнестрельного оружия нередко сталкиваются с проблемой при выборе ДТК или ДТКП в виду различия резьбового соединения на стволе и монтируемых устройствах. Чтобы не допускать ошибок разберёмся с терминологией и отметим типы резьбы.

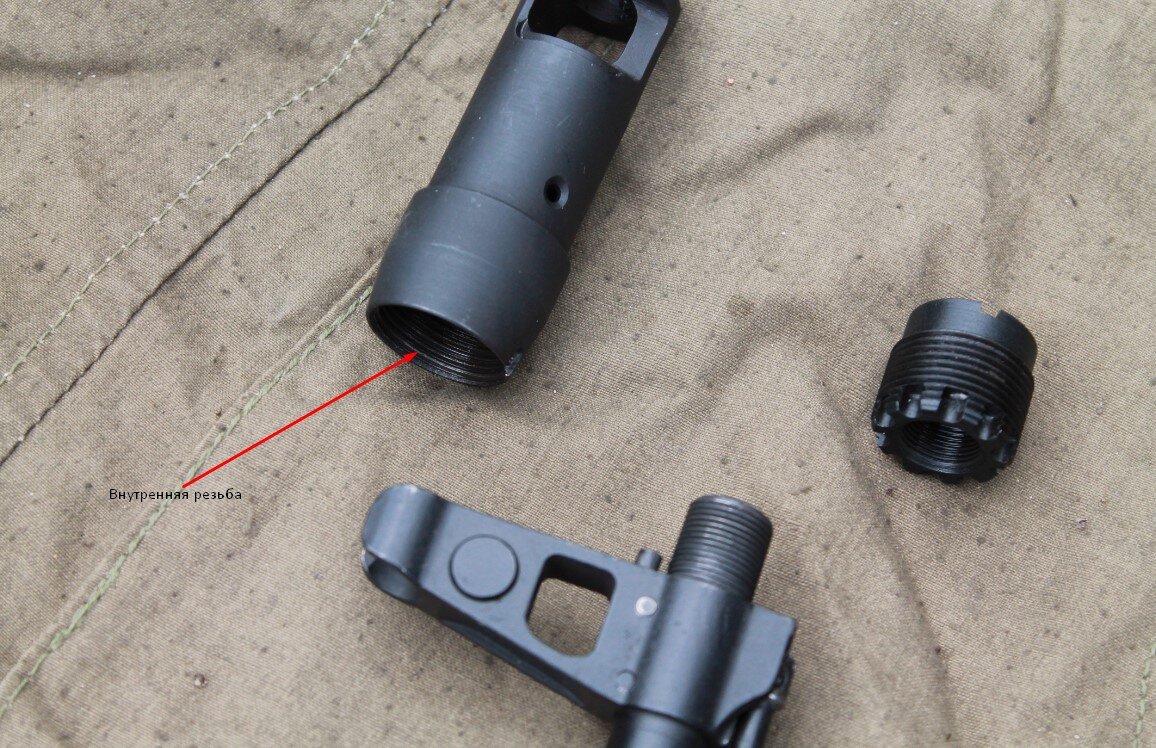

Резьбовое соединение - это разъемное соединение двух деталей с помощью резьбы, в котором одна из деталей имеет наружную резьбу, а другая – внутреннюю (п. 16 ГОСТ 11708-82).

Рассмотрим виды резьбы на примере автомата Калашникова, куда же мы без него. Резьба на дульной части ствола АК присутствовала ещё с 1949 года, она имела обозначение «М14х1 левая», что означает:

М14 - диаметр наружной резьбы в миллиметрах;

«х1» - шаг резьбы мм;

левая – направление против часовой стрелки.

Определение правой и левой резьбы из ГОСТ 11708-82

В 1974 году автомат Калашникова переделали под патрон 5,45х39, которым до сих пор стреляет АК-74М и новый АК-12. Смена патрона привела к появлению ДТК цилиндрической формы с тремя отверстиями. Сейчас это устройство известно всем. Что важно для нас, в 1974 году для установки ДТК была изменена резьба на М24х1,5 правая.

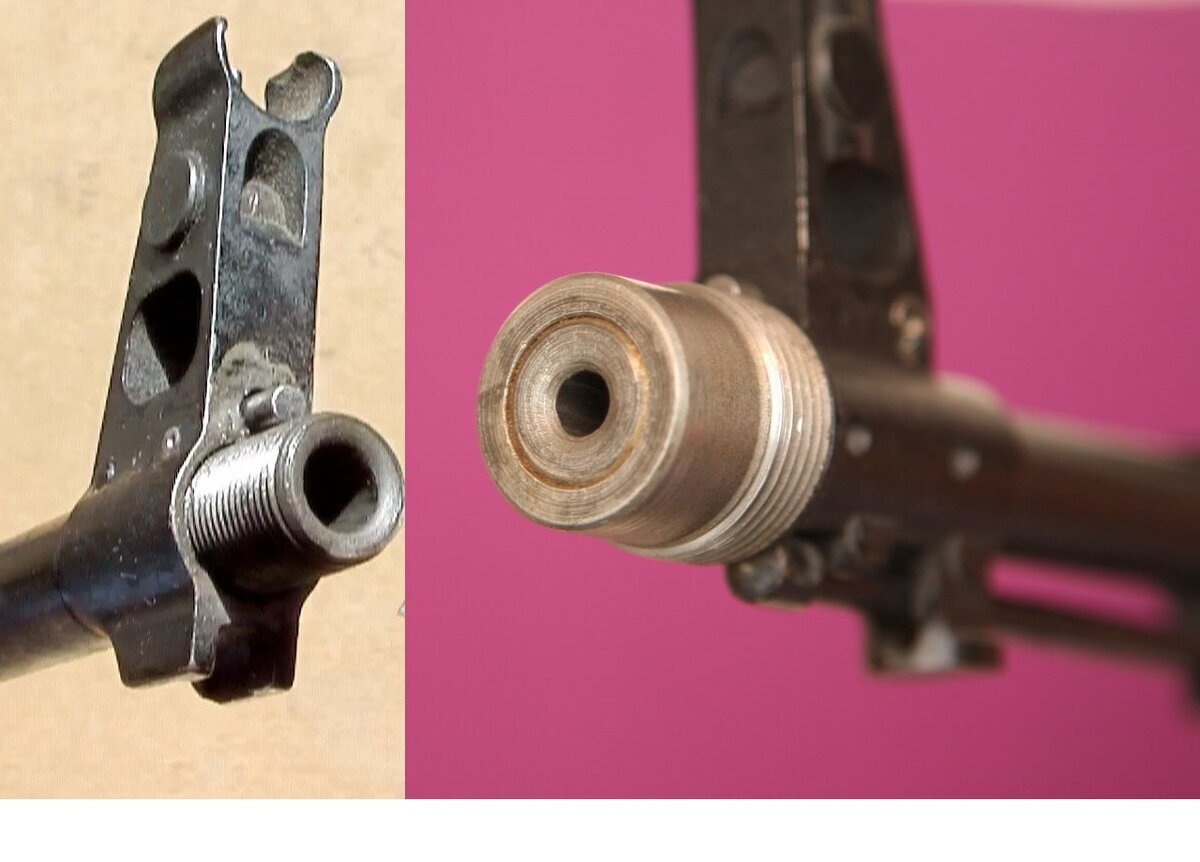

                                                                     Резьба на стволе АКС и АК-74М

Только в одном «Калаше» с течением времени было два вида резьбы, но кроме диаметра и направления, резьба ещё различается по типам. В стрелковом оружии выделяют 3 типа соединительной резьбы.

Классическая резьба

У этого типа резьбы присутствует канавка между самой резьбой и бортиком. Для крепления устройства бортик на стволе должен быть не менее 1 мм. Определяется это значение по следующей формуле:

- от величины диаметра ствола отнимаем диаметр резьбы и делим на 2.

Например, диаметр ствола оружия составляет 17 мм, а диаметр резьбы 15х1 (15 мм), разница между стволом и резьбой составляет 2 мм. Это значение делим на два и получаем размер бортика 1 мм (2мм / 2). Соответственно на классическую резьбу с таким бортиком возможно установить дополнительное устройство.

Если диаметр ствола будет 16 мм, а резьба такая же 15х1, тогда расчёт будет выглядеть так: 16 – 15 / 2 = 0,5 мм. В этом случае установить устройство не получится, необходимо крепить муфту с упором в дульный срез ствола, а только потом накручивать ДТК.

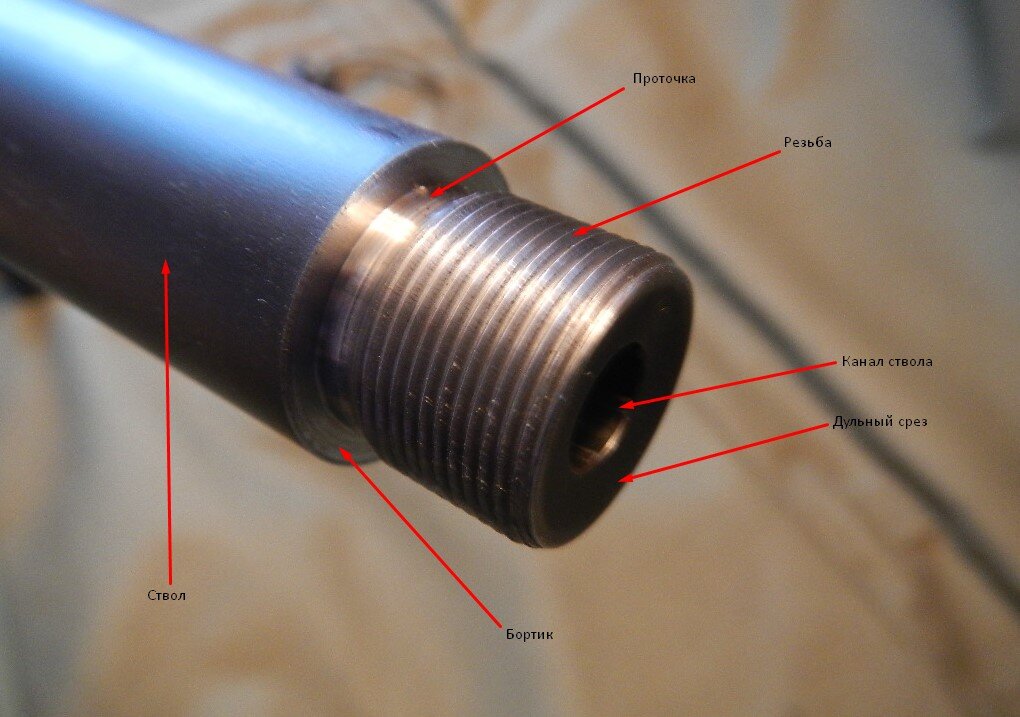

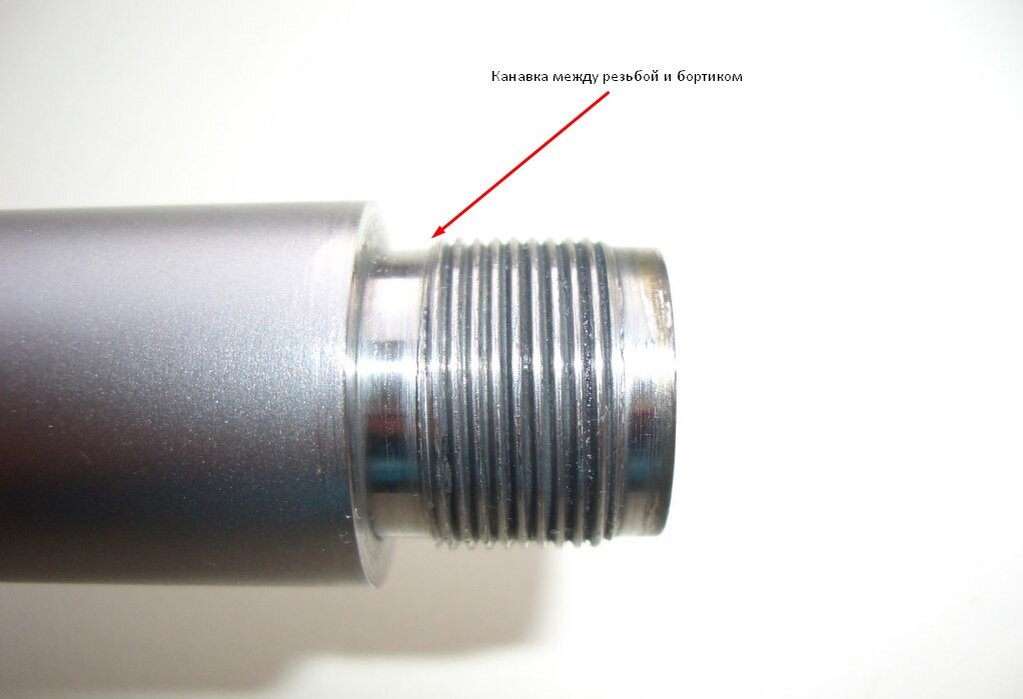

                                                                  Ствол с канавкой между резьбой и бортиком

Резьба с переходом и резьба в бортик

Дульный тормоз-компенсатор со стандартной резьбой установить на оружие с резьбой без канавки со специальным выступом или резьбой в бортик не получится, потому что резьбовая муфта ДТКП в первом случае упрётся в недорезанную часть ствола (переход), а во втором будет перекос, так как витки без канавки будут смещать "банку", соответственно не удастся достичь соосности канала ствола. В итоге ДТКП может разорвать при первом выстреле, но даже если всё останется целым, привести карабин к нормальному бою с такой конструкцией точно не получится, так как попадания по мишени будут выглядеть непредсказуемо.

                                                                                Резьба с переходом в бортик ствола

На оружие с подобными типами резьбы необходимо приспособить специальный штуцер типа G (groove), к примеру, 5/8"x24G с безрезьбовым заходом на глубину 2,5 - 3,5 мм и упором фланца штуцера в бортик резьбы на стволе, который образуется разностью диаметра резьбы и ствола. В этом случае бортик на стволе также должен быть не меньше 1мм.

Эти резьбовые соединения обычно присутствуют на заморских карабинах производства Browning, Sabatti и других.

Резьба без бортика или почти без него

Такой тип резьбы встречается на многих карабинах. В этом случае также нужна муфта с упором в дульный срез.

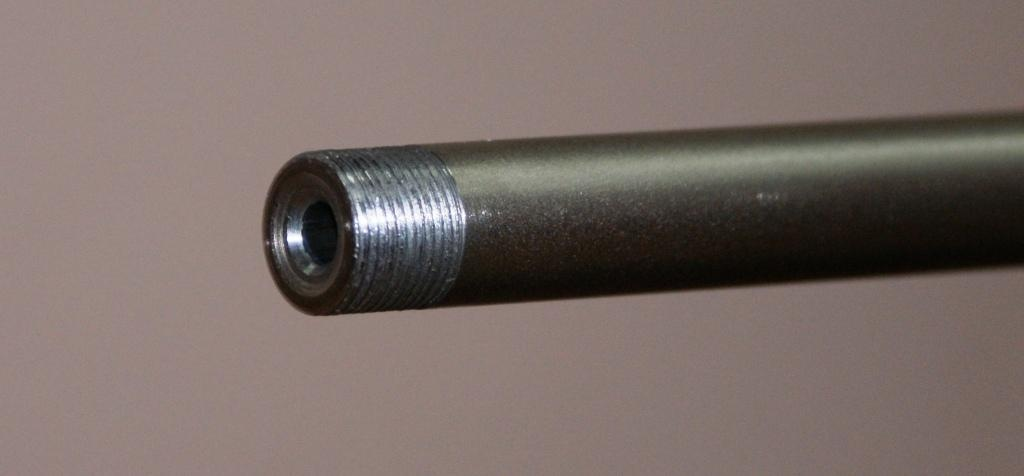

                                                                                Резьба без бортика

Как определить, какая у вас резьба

Как правило, информация о резьбе на дульной части ствола содержится в паспорте оружия, поэтому в первую очередь нужно смотреть документ. Если паспорта нет, тогда стоит заглянуть на сайт производителя или магазина, там обычно указаны все тактико-технические характеристики. Не лишним будет зайти в магазин и показать фото резьбы продавцу, может поможет.

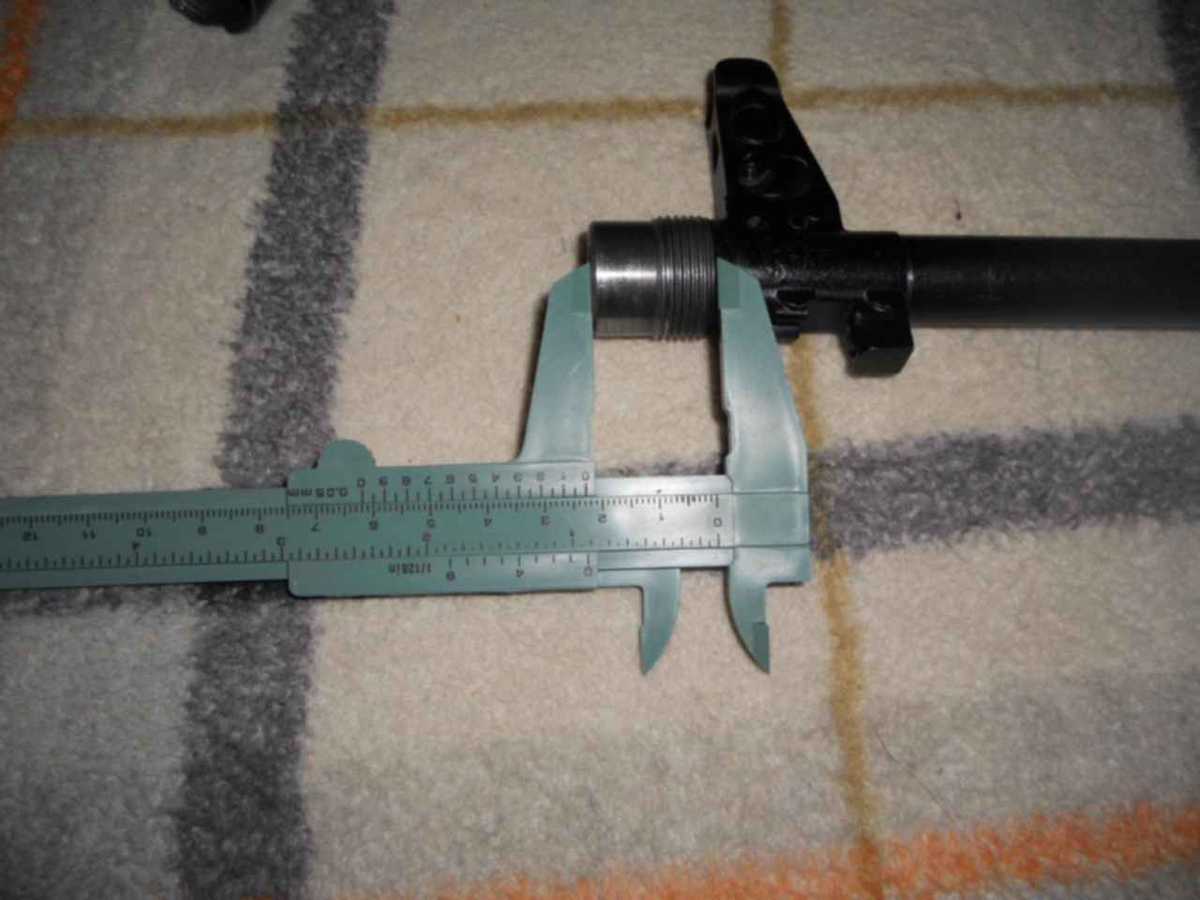

Порой даже в «Интернете» не удаётся найти сведения о приобретённой боевой единице, особенно это часто бывает с оружием зарубежного производства. В таком случае пригодится штангенциркуль, с помощью которого нужно измерить диаметр резьбы, потом посчитать количество витков и определить направление. Получившиеся результаты с учётом типа резьбы, позволят подобрать подходящее дульное устройство для оружия.

Сводная таблица оружия и типов резьбы.

Оружие без резьбы (список)

Отметим некоторые модели охотничьих нарезных карабинов без резьбы на дульной части ствола. В основном это винтовки с продольно-скользящим затвором.

1. «ТОЗ КО-30-С», «КО-44» и другие гражданские модификации винтовки системы Мосина

2. Австрийские: «Steyr-Mannlicher» модель SBS 96 Classic или «Steyr» Scout

3. Немецкие: «Heym» SR 30, «H&K» SL8, «Mauser» M94 и M98

4. Американские: «Marlin» 880, «Remington» 7400, «Ruger» модель 77 MK II

5. Чешский CZ 550

6. «ТОЗ КО ВСС» и аналогичные версии снайперской винтовки спецназа «Винторез» с фальшглушителем на стволе

7. Малокалиберная винтовка «ТОЗ 78-01М»

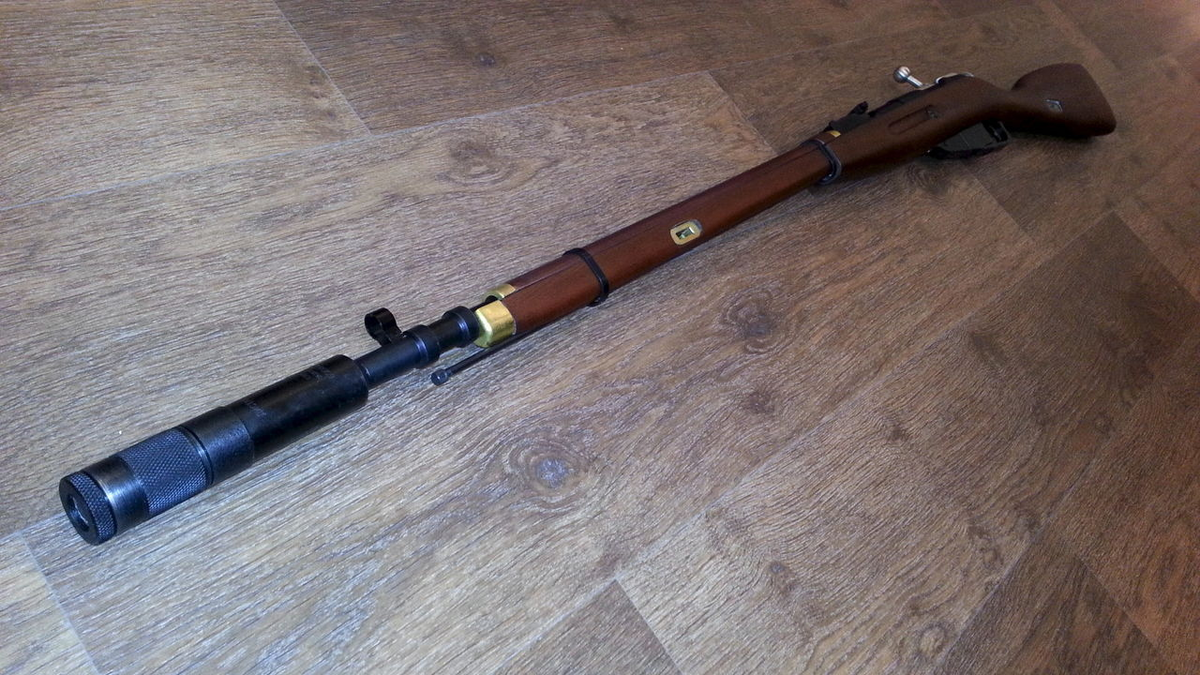

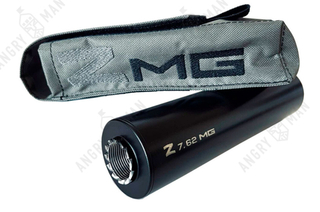

При желании даже на ствол «Мосинки» можно установить хорошую «баночку». Для этого нужно закрепить специальный переходник с резьбой, а потом накрутить устройство.

Оружие со штатным несъемным пламегасителем

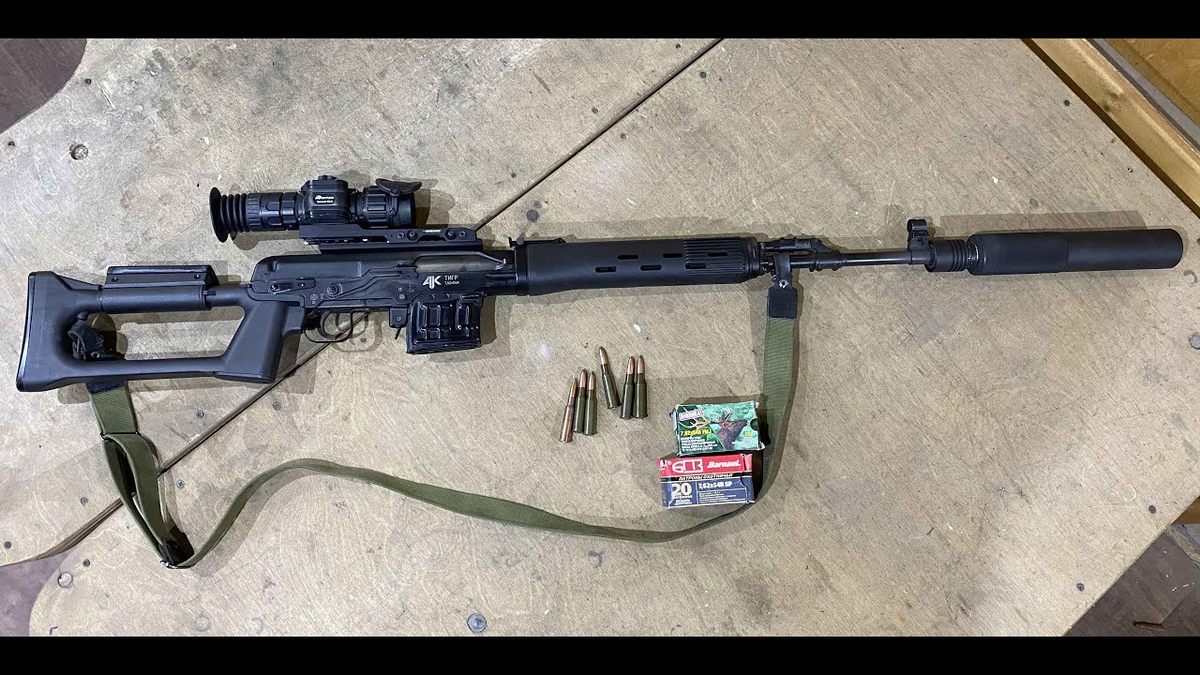

Среди полуавтоматических карабинов есть версии с несъёмным пламегасителем такие как, «Тигр», «Вепрь» 123-01 и другие. Для этих карабинов у нас есть специальные «банки» BRT, которые надеваются на штатное дульное устройство. После установки такого ДТКП соосность канала ствола не нарушается, кучность стрельбы не ухудшается.

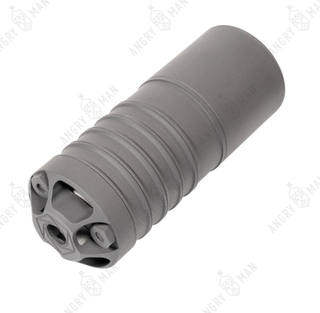

Кроме того, практически на любое оружие можно установить «баночки» от Матильды, а также ДТКП от «Гексагон», которые также есть в нашем магазине.

Про ДТК на АК-12

Автомат Калашникова образца 2012 года, представляет собой штурмовую автоматическую винтовку 5-го поколения, получившую название «АК-12». По сути, это модификация «АК – 74М» с улучшенной эргономикой и адаптированная под современные прицельные приспособления. Калибр, как и у предыдущего образца - 5,45, но в отличие от 74М у АК-12 иное крепление ДТК на ствол. Это соединение байонет.

Чтобы снять ДТК с АК-12, необходимо нажать фиксатор и прокрутить на пол оборота, а не откручивать, как на «АК-74М». Таким образом, у нового «Калаша» нет резьбы, соединение деталей происходит защёлкиванием. Такое же крепление присутствует на карабине «КК TR3» - гражданской версии «АК-12».

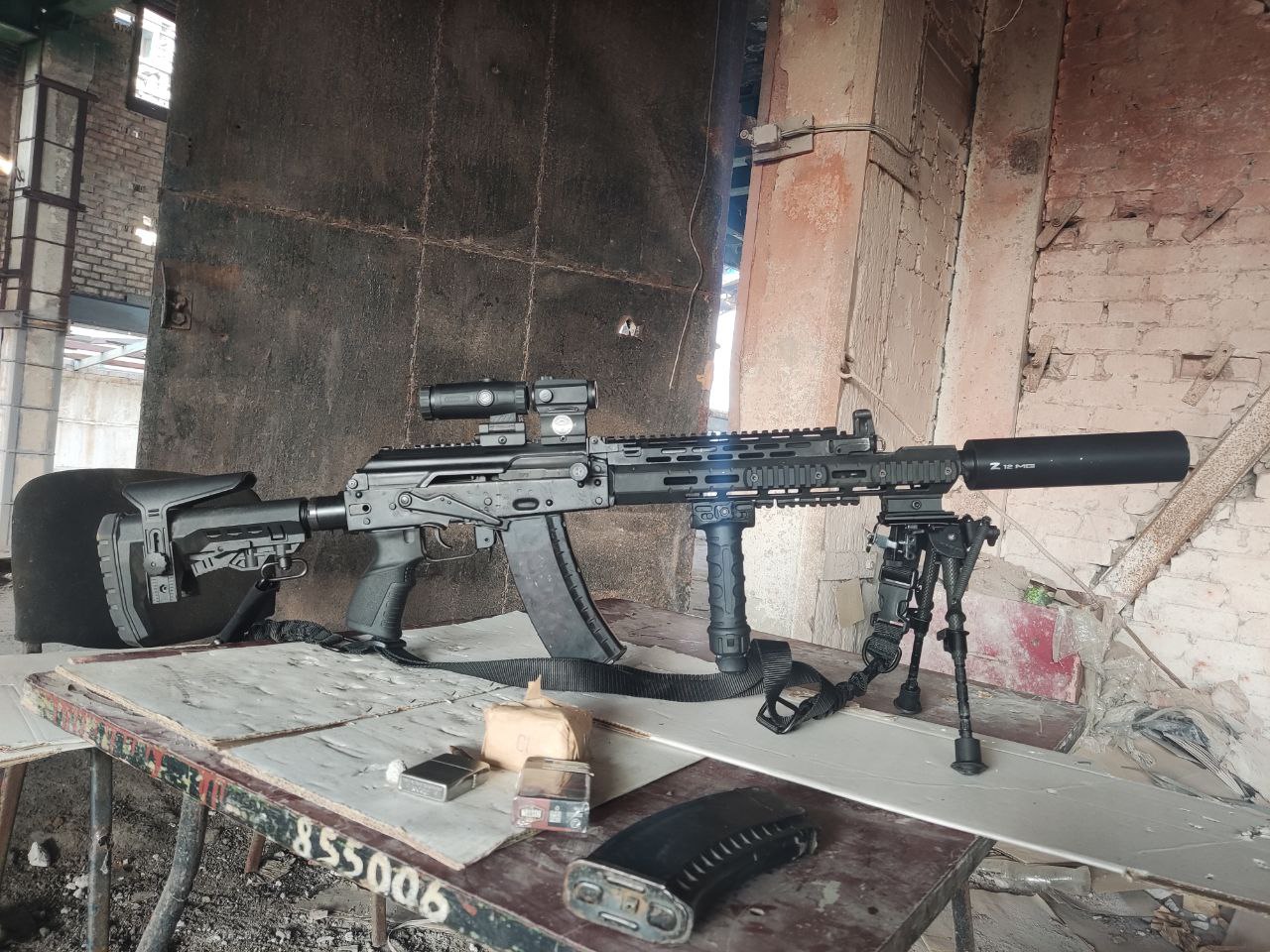

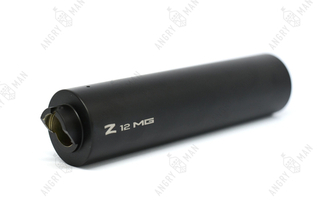

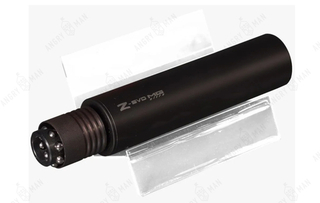

Для установки на дульную часть ствола «АК-12» подойдёт ДТКП Z-12, производства MG Ultra. «Банка» фиксируется на крепление байонет вместо штатного ДТК автомата.

Заключение

Благодаря современным устройствам ДТКП стрелять из оружия стало гораздо приятнее, а большой ассортимент этого товара позволяет оснастить свой ствол так, чтобы не сильно увеличивался вес и не нарушался баланс оружия. Если у вас возникнут вопросы по резьбовому соединению или выбору «банки», мы всегда готовы помочь.
